Как понять, растёт ли трещина, и что покажет гипсовый маяк

Что покажет гипсовый маяк и как записать результаты повторных замеров

Чтобы понять, меняется ли трещина в стене, измерьте расстояние между двумя контрольными точками по обе её стороны. Запишите дату и повторите замер по тем же точкам. Гипсовый маяк позволяет заметить разрыв, но не измеряет перемещение и не определяет состояние всей стены.

С чего начать наблюдение за трещиной

На схеме 12,4 мм – расстояние между дюбелями, а не ширина самой трещины. С первым показанием сравнивают следующие замеры.

Два дюбеля на трещине: замер, чтобы понять, растёт ли трещина
Два дюбеля на трещине: замер, чтобы понять, растёт ли трещина. Дюбели – по одному на каждый берег трещины; Замер – штангенциркулем между дюбелями; Запись на стене – дата этого замера и число рядом.стена1 · Дюбелипо одному на каждый берег трещины12,4 мм2 · Замерштангенциркулем между дюбелями12.03.202612,4 мм3 · Запись на стенедата этого замера и число рядом
Два дюбеля на трещине: замер, чтобы понять, растёт ли трещина. Дюбели – по одному на каждый берег трещины; Замер – штангенциркулем между дюбелями; Запись на стене – дата этого замера и число рядом.Контрольные точки на стене12,4 мм12.03.202612,4 ммДюбелипо одному на каждый берег трещиныЗамерштангенциркулем между дюбелямиЗапись на стенедата этого замера и число рядом
  • дюбель
  • замер штангенциркулем
  • дата и число на стене

Цифра на чертеже – пример записи. На стене оставляют дату замера и расстояние. Это одна трещина, не программа наблюдения по ГОСТ.

По изменению расстояния судят о перемещении контрольных точек. Вопрос о безопасности стены решают по результатам обследования.

Ширину трещины и категорию по ГОСТ разбирают в материале про трещины при обследовании здания.

Оставьте телефон: обсудим, когда появилась трещина и какие наблюдения уже проводились.

mail@gensei.ru – 8 800 333-90-86 – Санкт-Петербург, ул. Фучика, 8, лит. А

Обсудить обследование трещин

Что показывает разрыв гипсового маяка

Эксплуатационщики накидывают на трещину гипсовую или цементную лепешку. Иногда прямоугольник, иногда восьмёрку. На лепешке царапают дату, когда её поставили. Это и называют гипсовым маяком.

Гипсовый маяк на трещине фасада: восьмёрки из раствора с датой 11.03.17
Дата 11.03.17 нацарапана на лепешке. Маяк либо целый, либо нет.

Целый маяк значит: за срок с этой даты берега не разошлись так, чтобы лепешку порвать. Разорвался – берега сдвинулись, либо отклеился сам маяк. Числа нет. Категорию по одной лепешке не ставят.

Эксплуатационщики накидывают на трещину гипсовую или цементную лепешку, иногда восьмёркой, и нацарапывают дату. По нашей практике маяк часто отходит от стены. Бумажка вместо гипса отклеивается и растягивается.

Артур Рощупкин, основатель ГЕНСЕЙ

Бумажная метка может отклеиться или растянуться. Её смещение не позволяет измерить раскрытие трещины.

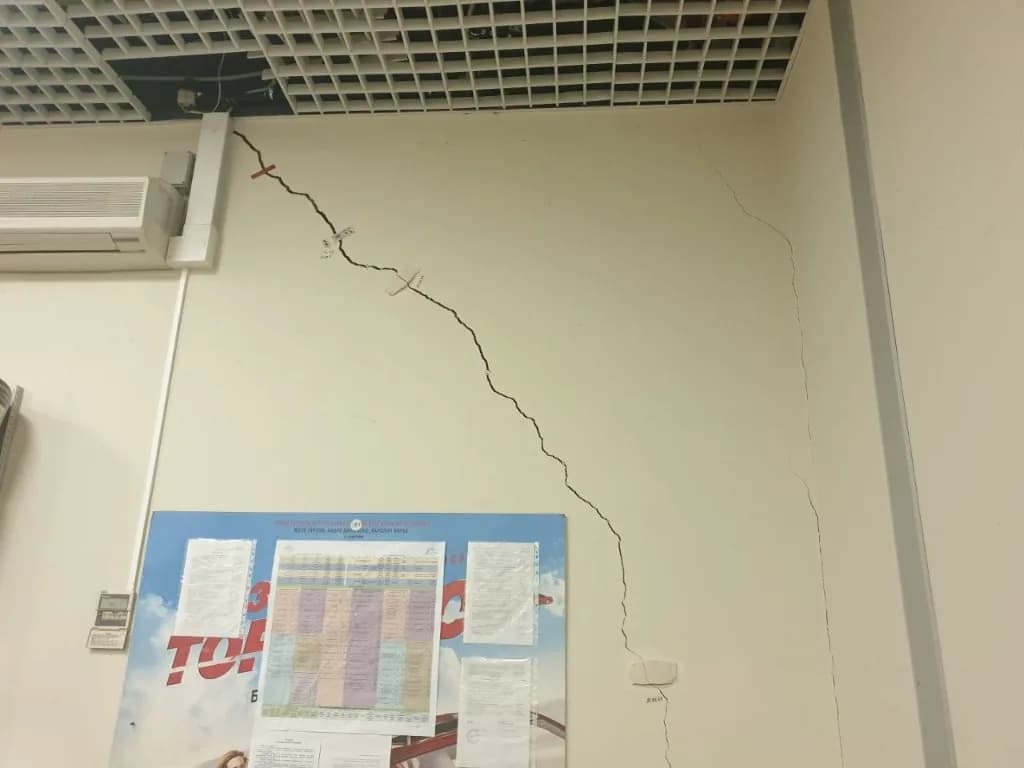

Бумажные метки и скотч на трещине внутренней стены вместо гипсового маяка
Бумажные метки и скотч не обеспечивают стабильных точек для повторных измерений.

Гипсовый маяк – не пластинчатый трещиномер: у того шкала и число. Лепешка показывает только «рвётся / нет».

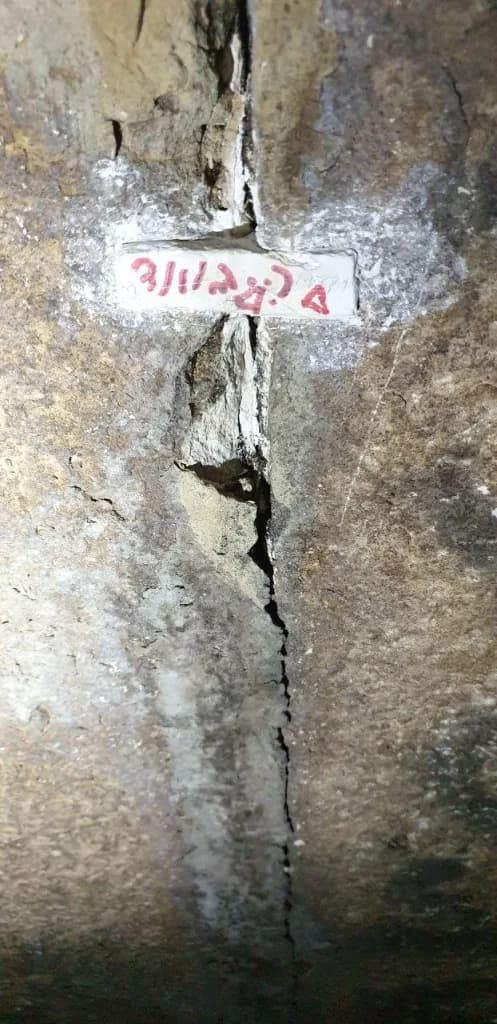

Гипсовый маяк на трещине в кладке египетской пирамиды, дата нацарапана на лепешке
Этот маяк на трещине в кладке пирамиды я заметил сам и снял.

Два дюбеля, штангенциркуль и число на стене

Для измерения изменения расстояния закрепляют две контрольные точки по сторонам трещины. Расстояние между ними измеряют штангенциркулем, записывают результат и дату. Повторные замеры показывают относительное перемещение точек.

Для системы наблюдений согласуйте программу, периодичность измерений и состав отчёта после каждого цикла. Одна строка «поставить маяки» этих условий не определяет. Если здание готовят к ремонту, данные о развитии трещин учитывают в задании на обследование для капитального ремонта.

До заказа обследования проверьте документы исполнителя. Наши сведения о членстве в СРО опубликованы на странице допусков ГЕНСЕЙ.

Частые вопросы

Два дюбеля и штангенциркуль – это мониторинг по ГОСТ?

Нет. Это замер одной трещины: расстояние, дата и число на стене. Система по ГОСТ 31937-2024 начинается с программы.

Статья не заменяет заключение по конкретному объекту: развитие трещины определяют по результатам измерений и обследования.
